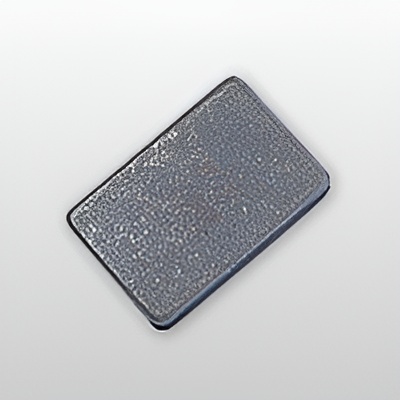

フェライト磁石 角

フェライト磁石 角
フェライト磁石 角

低価格の商品です。

カテゴリー：,



材　質

ベンガラ、炭酸バリウム

備　考

等方性フェライト

サイズ（縦×横×高さ）

ガウス（G）

吸着力（g）

4×4×10

760

5

9.4×9.4×4

550

50

10×10×5

620

75

11×5×3

480

35

13×8×4

15×10×3.2

500

25

17.5×16×3.8（4Φ穴付）

18×6×3.5

20×4×8

750

80

20×8×6

700

100

20×10×4

670

80

20×10×4（3.5Φ穴付）

20×10×5

580

80

20×14×3.8（4Φ穴付）

22×16×4.8（5Φ穴付）

24×10×3

24×10×4

25×16×4

580

150

25×16×4.8

25×19×3.5（5Φ穴付）

25×19×4（5Φ穴付）

25×19×4.5（5Φ穴付）

30×10.5×5

30×12×4（4.5Φ穴付）

30×20×5

550

200

30×25×4

37.5×11.5×5.8

38×8×5

630

175

39×13×5.4

41×17×5

42×17×5

590

200

50×25×5.5

540

350

異方性フェライト

サイズ（縦×横×高さ）

ガウス（G）

吸着力（g）

5×5×11

1,500

100

9.4×9.4×4

10×10×4

1,100

250

10.7×8.7×3.5

11×6×3

1,000

150

13.5×8.9×3.7

13.5×8.9×4

15×13×4

850

300

15×13×5

15×15×8

16.5×8×5

18×6×3.5

18×12×4

1,050

380

18×12×5

1,200

400

18×15×14

1,600

690

18.5×10×4

19×6×3

19.5×7.7×5

20×9..5×4

1,050

300

20×10×7

1,000

400

20×12×3

20×13×3.8

20×15×4

20×15×7

1,000

600

23×12×5

23.5×7.7×5

23.5×10×3

24×10×4

25×8×5

25×15×7

25×16×4.7

27.5×8.5×4

28×6.5×5

28×15×2

30×9×5

1,200

500

30×9×6

30×19×4

30×30×10

1,400

1,000

31×28×8

35×20×4

38×9.5×3

40×12×6

960

600

40×12×6（5Φ穴付）

40×20×10

1,200

1,000

40×25×5

1,100

900

40×25×10

1,400

1,100

40×40×10

1,300

1,200

42×13×3.8

48×20.5×10

48.5×14×5

50×20×5

1,100

700

50×30×10

50×50×15

1,500

1,500

58.6×29.3×10（2つ穴付）

60×30×10

1,100

1,050

60×30×13

75×50×10

150×100×25.4

※表に記入のガウス（G）、吸着力は多少の誤差が
発生するため、
　 あくまでも参考値としてお考えください。



■ 等方性磁石（Isotropic Magnet）
特徴
◆ 磁化できる方向が自由
→ どの方向にも磁化できるため、設計の自由度が高い。
◆ 製造時に磁場をかけずに成形するため、粒子の向きがバラバラ。
◆ 磁力は弱め（異方性より低い）
メリット
◆ 形状や用途に合わせて後から好きな方向に磁化できる
◆ コストが比較的安い
デメリット
◆ 最大エネルギー積（BHmax）が低く、強力な磁石には向かない

■ 異方性磁石（Anisotropic Magnet）
特徴
◆ 磁化できる方向が決まっている（磁化容易軸がある）
◆ 製造時に強い磁場をかけて粒子の向きを揃えるため、
→ 特定方向に強い磁力を発揮
◆ 磁力が強い
メリット
◆ 同じサイズでも等方性よりはるかに強力
◆ 高性能が求められる用途に向く
デメリット
◆ 磁化方向が固定されているため、
→ 設計の自由度は低い
◆ 製造コストが高め
